概述

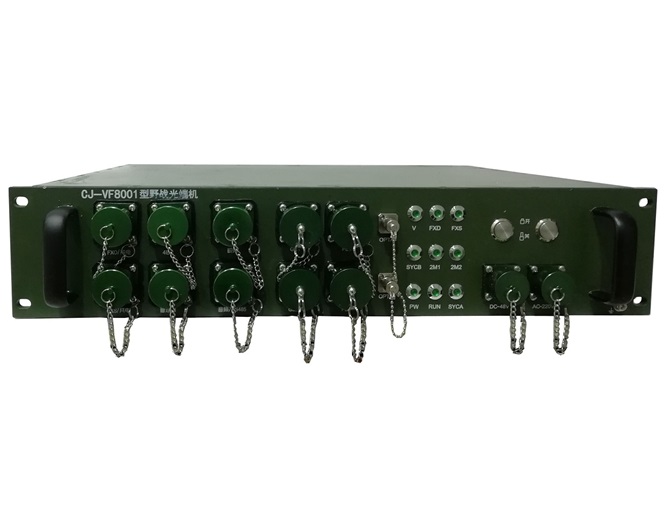

CJ-VF8001型野戰通信光端機，它將1~8路E1，F(xiàn)XS/FXO、磁石等話音信號，RS232數據，隔離千兆以太網、音視頻等復用到1條光線路上進行傳輸。該設備采用模塊化設計，集成度高，配置靈活。設備提供2物理隔離路千兆以太網、2路物理隔離100M以太網，是特定單位定向開發的一款綜合業務野戰通信光接入設備。標準車載機架式\便攜式可定制。

產品特點
◆  提供2路物理千兆以太網，各個網口傳輸速率為線速1000M
◆  提供2路物理隔離100M以太網接口
◆  千兆以太網與百兆以太網接口之間物理隔離、百兆和百兆之間物理隔離。
◆  提供1~8路E1

◆  提供16路FXS/FXO電話/磁石電話

◆  提供2路雙向視頻

◆  提供2路雙向音頻

◆  模塊化設計，支持磁石、熱線、異步數據等接口
◆  設備容量：2×GE ＋ 2×FE ＋8×E1 ＋16 FXS/FXO/磁石電話 +2SV+2SA
◆  光路中斷故障轉移功能，當光路線路故障時不往以太網接口發LINK信號，傳遞給對端設備
◆  提供雙/單纖、不同波長與發光功率等多種光接口配置

◆  豐富的工作狀態指示燈，可方便、準確地了解設備接口、鏈路的工作狀態

◆  采有<span font-size:14px;background-color:#ffffff;"="" style="box-sizing: border-box">加固型抗震、防塵機箱。

技術指標
◆  光接口
波長：          單模1310nm/1550nm
光線路編碼：  mBnB
線路速率：    3 GBb/S
發送功率：    不小于-10dBm
連接器：       SC/FC

傳輸距離：    0--80公里

◆  1000M以太網接口
提供2路千兆以太網(物理隔離）
支持10M/100M/1000M自適應
傳輸速率：線速1000M
協    議：   IEEE 802.3ab
支持802.1Q VLAN幀的傳輸

物理接口： RJ45/航空連接器

◆  E1 接口
提供8路E1
接口碼型：     HDB3碼
線路速率：     2.048Mbps±50ppm
接口標準：     ITU-T G.703
抖動特性：     滿足G.704和G.823標準
接口阻抗：     75Ω

連接器：       BNC (75Ω/不平衡）/航空連接器

◆  10/100Base-T接口
提供1~2個10/100Base-T端口（物理隔離）
支持10M/100M，全/半雙工自適應
協    議：     支持IEEE 802.3u
傳輸速率：  100Mb/S
支持802.1Q VLAN幀的傳輸

物理接口： RJ45/航空連接器

◆  FXS/FXO接口
提供16路FXS/FXO接口
阻抗: 200Ω＋680Ω||0.1μF(FXO）
200Ω＋560Ω||0.1μF(FXS）
頻率特性:300～ 3400Hz(-0.6～＋3dB)

物理接口:RJ45/航空連接器

◆ 磁石接口

阻抗: 600Ω

音頻范圍:300～ 3400Hz

壓縮率：ITU G.711中A律

回波損耗：比低于18db
物理接口:RJ45/航空連接器

◆  RS232接口
可提供4路RS232數據
物理接口：RJ45/航空連接器

速率： 300～115.2Kb/S

◆  話音編碼及信令方式
16時隙隨路信令，符合ITU-T G.732

A率PCM編碼，每話路64Kb/S，符合ITU-T G.711

◆  機械結構

定制外觀或1U、19英寸 標準機箱

◆  工作條件
供電電壓： 165V～265V(AC）-36V～-72V(DC)
功耗：小于20W

工作溫度： -20°C～＋70°C

◆  典型應用
